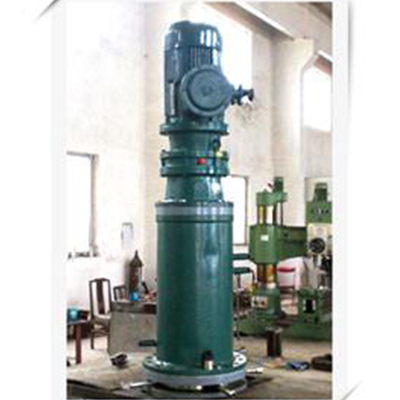

磁力攪拌器

發布時間: 2020-12-19

所屬分類: 生產型反應釜

生產廠家: 威海鑫泰化工機械有限公司

產品價格: 來電咨詢

產品詳情

詢盤

磁力攪拌器特點：

磁力驅動攪拌技術是我公司在磁力耦合器的基礎上，經過技術革新，成功將其運用于化工攪拌反應釜轉軸的驅動上它以靜密封代替了動密封，解決了機械密封和填料密封難以解決的密封失效和泄漏污染問題。因而能實現高溫、高壓、高真空度、高轉數下進行的各種易燃、易爆以及有毒介質的化學反應，特別適于制藥、染料、精細化工以及微生物工程等行業進行試驗和生產。

磁力攪拌器工作原理：

工作原理遵循磁的庫侖定律，即兩個相隔一定距離的磁體，由于磁場感應效應，它們不需要任何傳統機械構件，通過磁體的耦合力，就能把功率從一個磁體傳遞到另外一個磁體，構成一個非接觸傳遞扭矩機構。工作時通過電機(或電機減速機)帶動外部磁體進行轉動，同時耦合驅動封閉在隔離套內的另一組磁體及轉子作同步旋轉，從而無接觸、無摩擦地將外部動力傳送到內部轉子，并通過聯軸器與下軸及攪拌槳聯成一體，實現攪拌的目的。釜內的壓力是由耐壓可靠且靜止的隔離套來承受，隔離套與釜體構成一個封閉密封腔，使釜內介質處于完全封閉狀態，因而可實現靜密封、耐高壓、無泄漏的目的。

這種裝置的出現是對傳統反應釜的攪拌機構的一次重大變革與創新：釜內的轉軸不再與電機出軸直接聯結傳動，廢除了傳統攪拌軸填料密封或機械軸封裝置。解決了長期令國內外專家困惑的反應釜軸封失效和泄漏問題。由于取消了密封用壓緊填料，可減少攪拌功率損耗約20％左右。比傳統攪拌轉速提高2—6倍，縮短攪拌時間，強化反應過程，提高設備生產能力。設備運轉平穩，振動小，噪聲低。因此，更適合于各種易燃、易爆以及其它滲透力強的化工工藝過程；石油化工、有機合成制藥、食品等工藝中。在進行硫化、氟化、氫化、氧化等反應時，更能顯示出它獨特的優勢。

攪拌器主要參數及尺寸（僅供參考）：

容積	外形及安裝尺寸
容積	D	D1	D2	H	H1	H2	n-d
0.5	90	M24×1.5		416	22	331
1	90	M24×1.5		416	22	331
2	90	M24×1.5		416	22	331
5	125	M24×1.5		576	41	412
10	125	M24×1.5		576	41	412
20	125	M24×1.5		576	41	412
50	187	126	160	607	467		8-?22
100	187	126	160	607	467		8-?22
200	290	240		777	425
500	360	325		945	490		12-?24
1000	390	340		1202	591		16-?27
1500	390	340		1252	591		16-?27
2000	390	340		1302	591		16-?27
3000	420	400		1350	608		16-?30
5000	420	400		1350	608		16-?30
10000	485	415		1790	693		16-?39
10000以上	485	415		1790	693		16-?39
